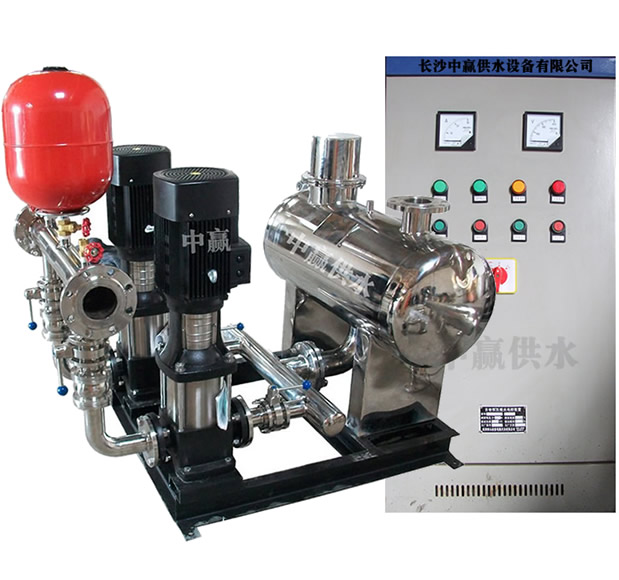

全自動無塔供水設備閥門止回閥排氣閥疏水器
全自動無塔供水設備閥門止回閥排氣閥疏水器
全自動無塔供水設備的閥門、止回閥、排氣閥和疏水器 熱水系統中為了方便使用。維護檢修，需設置一些控制附件閥門或止回閥。閥門或止回閥的種類、型式在全自動無塔供水設備系統中已有介紹。熱水系統中在選用時應考慮適用于介質溫度的產品，同時應考慮使用安裝方便、水頭損失小、節水、性能可靠、防止水擊的產品，常選用蝶閥、球閥等。另外其材質應與所選用的管材配合。 水在加熱過程中會逸出原溶解于水中的氣體和管網中熱水汽化的氣體，這些氣體將引起噪聲、振動。應及時加以排除。在上行下給式竹網中常利用設置自動排氣閥或氣體液體自動分離器等排除氣體：自動排氣閥的構造見圖4. I5，自動排氣閥的工作原理，大都是依靠水對浮體的浮力，通過杠桿機構的傳動，使排氣孔自動啟閉，達到自動阻水排氣的目的。當閥體內無氣體時。水將浮體浮起。通過杠桿機構將排氣孔關閉，而當氣體從管道進入閥體后，氣體將水面壓下去。浮體浮力減小，浮體依靠自重下落，排氣孔開啟，使氣體自動排出。氣體排除后，水又將浮體浮起，排氣孔重新關閉，如此連續運行，達到自動排氣的目的。
自動排氣閥的選擇應按管網的工作壓力來確定排氣孔徑，當系統工作壓力p-<2 x 105Pa時。應選用排氣孔徑d=2.5mm的閥座；當系統工作壓力p為2x105-4x 105Pa時，應選用排氣孔徑d=1.6mm的閥座。 疏水器的作用是保證無塔供水設備中凝結水及時排放，同時又阻止蒸汽漏失，在蒸汽的凝結水管道。上應裝設疏水器。疏水器根據其工作壓力可分為低壓和高壓，熱水系統中常采用高壓疏水器。 疏水器的種類較多，但常用的有機械型吊桶式疏水器，如圖4.16所示。熱動力型圓盤式疏水器， 吊桶式疏水器的工作原理是：動作前吊桶下垂，閥孔開啟，吊桶上的快速排氣孔也開啟。當凝結水進人后，吊桶內外的凝結水由閥孔排出：一旦蒸汽進入疏水器后。吊桶內的雙金屬片5受熱膨脹而將吊桶上的孔眼4關閉。進人疏水器中的蒸汽愈多，吊桶內充汽也愈多，疏水器內逐漸增多的凝結水水位升高會浮起吊桶，關閉閥孔6，即阻止蒸汽和凝結水排出。隨著吊桶內蒸汽散熱而變?yōu)槟Y(jié)水時。吊桶下落而開啟閥孔排出凝結水。如此反復間歇性工作。 圓盤式疏水器的工作原理是：當過冷的凝水流人孔A時，靠圓盤形閥片上下的壓差頂開閥片3.水經環形槽B.從向下開的小孔排出：由于凝水的比容幾乎不變，凝水流動暢通，閥片常開，連續排水。當凝水帶有蒸汽時，蒸汽在閥片下面從A孔經B槽流向出口，在通過閥片和閥座之間的狹窄通道時，壓力下降，蒸汽比容急驟增大，閥片下面燕汽流速激增，造成閥片下面的靜壓下降。與此同時。蒸汽在B槽與出口孔處受阻，被迫從閥片和閥蓋3之間的縫隙沖入閥片上部的控制室，動壓轉化為樸壓。在控制室內形成比閥片下更高的壓力，迅速將閥片向下關閉而阻汽。閥片關閉一段時間后，由于控制室內蒸汽凝結，壓力下降，會使閥片瞬時開啟。造成周期性漏汽。因此，圓盤式疏水器凝水先通過閥蓋夾套再進人中心孔，以減緩控制室內蒸氣凝結。 疏水器的選型應先計算出安裝疏水器的前后壓差及排水量等參數，然后按產品樣本確定。同時應考慮當蒸汽的工作壓力p <-0. 6 MPa時，可采用吊捅式疏水器；當蒸汽的工作壓力p-<1.6 MPa，凝結水溫度：握100℃時，可選用熱動力式疏水器。
